Ontbramen en polijsten: OTEC Stream Finishing
OTEC Stream Finishing (SF) vervangt afzonderlijke processtappen in het finishen van materialen, zoals ontbramen, schuren, verronden, glad maken en polijsten, in slechts 1 machine: de OTEC SF-machine.
Ontbramen en polijsten met hoogste precisie
Bewerkingsprincipe OTEC SF
Producten worden opgespannen om vervolgens in een snel roterende container met media te worden gefinished. De rotaties van product en container zorgen voor een stroming ("stream") van media over het oppervlak van het product. Deze wrijving van media op product realiseert de oppervlakte finish.
Er bestaan vele typen media, zoals plastic media, walnootgranulaat en microfinish media.
Gezien de zeer hoge krachten die de media op het product uitoefent (tot 40G) zijn de cyclustijden zeer kort: vaak betreft het enkele seconden of minuten.
Tevens geschikt voor geometrisch complexe producten
De machine is bovendien geschikt voor producten met een complexe geometrie, waardoor vaak handmatige nabewerkingen kunnen worden weggenomen.
De bewerkingstijden zijn zeer kort in vergelijking met conventionele technieken.
Extreem nauwkeurige waarden worden behaald; Ra < 0.01 μm, Rpk < 0.1 μm zijn geen uitzonderingen.
Kenmerken
Producten worden gefixeerd in de machine
Handmatig of geautomatiseerd opspannen
Pulse Finishing techniek: producten roteren steeds wisselend linksom/rechtsom met 2.000 RPM in de media
Uiterst nauwkeurige waarden mogelijk: Ra < 0.01 μm, Rpk < 0.1 μm
Vervangt afzonderlijke processtappen (ontbramen, schuren, verronden, glad maken en polijsten) in 1 proces
Zeer korte bewerkingstijden
Gecontroleerd proces: reproduceerbare bewerkingsresultaten middels geprogrammeerde rotaties
Geschikt voor geometrisch complexe werkstukken.
Tot Ø400 mm, 400 mm lengte en max. 60 KGGeschikt om buitenzijde en (vaak) ook binnenzijde van de werkstukken te finishen
Uitvoeringen SF-machines
manuele belading
- Eenvoudig en snel handmatig product opspannen
- Geschikt voor kleinere series met diverse afmetingen/geometrieën
- Gedefinieerde programma's per producttype
- Maximaal 5 producten gelijktijdig bewerken
Automatische belading
- Automatische productopname in machine
- Geschikt voor grote productie aantallen
- Te integreren in geautomatiseerde productielijn
- Maximaal 5 producten gelijktijdig bewerken
Verlaag operationele kosten
Bespaar op dure arbeidsintensieve nabewerkingen, die geen constante kwaliteit leveren.
Benieuwd naar de mogelijkheden van de OTEC SF-techniek met jouw producten? Wij verzorgen graag een gratis proefbewerking!
Laat a.u.b. jouw gegevens achter via onderstaande contact-button, en wij nemen spoedig contact met je op.
voorbeeld Toepassingen
De SF-techniek wordt ingezet in verschillende industrieën. Vele toepassingen zijn geschikt.
Enkele voorbeelden van SF-toepassingen:
Gereedschappen / tools
- 's werelds snelste finishing technologie t.b.v. polijsten, snijkant verronden en ontbramen
- Frezen, boren, draadtappen, etc.
- Verlengt de levensduur van gereedschappen aanzienlijk gezien de lagere frictie bij inzet
- Verbetert de hechting van de coating en verwijdert droplets na het coaten
- Eenvoudig te automatiseren
- Tot 100 tools/uur
Tandwielen
- Ontbramen, kanten verronden en polijsten van tandwielen
- Vervangt het traditioneel langdurig nafrezen op CNC-machine in een korte SF-bewerking
- Gedefinieerde afronding aan de tanden
- Homogeen materiaaloppervlak
- Lage waarde Rz en Rpk resulteert in minder weerstand van het tandwiel: efficiency winst
Matrijzen / stempels
- Hoogglans polijsten van matrijzen, stempels, nippels, vormgereedschap, etc.
- Ra 0.01 μm mogelijk
- Vervangt of beperkt handmatige bewerkingen
Automotive industrie
- Afbramen, slijpen en polijsten van producten zoals nokkenassen, krukassen, tandwielen, pignons, etc.
- Efficiencywinst in productieproces: korte procestijden, slechts circa 60 seconden
- Aanzienlijke kwaliteitsverbeteringen product (Rpk < 0.1 μm) resulteert in minder frictie
Aerospace industrie
- Finishen van onderdelen in gasturbines, zoals turbine bladen, compressor bladen, blisks, turbineschoepen: glad maken van het airfoil-oppervlak (Van Ra > 1,0 μm naar Ra < 0.1 μm) en gecontroleerd verronden van randen.
Procestijd: minder dan 10 minuten
- Geen deformatie van de geometrie
Video's OTEC SF-techniek
Machine: OTEC SF-4
Toepassing: Nokkenassen ontbramen, slijpen, verronden, glad maken en polijsten. Geautomatiseerde productopname.
Kenmerk: Automatische productopname. Te integreren in geautomatiseerde productielijn. Efficiencywinst in productieproces: korte procestijden.
Machine: OTEC SF met Pulse Finishing techniek
Toepassing: Zeer korte bewerkingstijden met Pulse Finish techniek
Kenmerk: middels de Pulse Finishing techniek draaien producten steeds wisselend linksom/rechtsom met 2.000 RPM in de container met media.
Machine: OTEC SF-1 ILS (Integrated Loading System)
Toepassing: Gereedschappen / tools polijsten, ontbramen, snijkant verronden
Kenmerk: Middels de ketting-lader kunnen 64 tot 160 tools worden gepositioneerd. Afhankelijk van het finishing proces en de geometrie van de gereedschappen, varieert de bewerkingstijd tussen 30 en 300 seconden.
Machine: OTEC SF-3 RLS (Robot Loading System)
Toepassing: Gereedschappen / tools polijsten, ontbramen, snijkant verronden
Kenmerk: Middels robot belading wordt een capaciteit behaald van 100 tools/uur.
Gereedschappen Ø3 mm - Ø26 mm en tot 250 mm lengte.
Typische snijkant-verrondingen variëren tussen de 6–30 µm.
Machine: OTEC SF
Toepassing: Oppervlak gasturbine compressorbladen en turbinebladen glad maken en gecontroleerd randen verronden.
Kenmerk: Glad maken van het oppervlak en gecontroleerd verronden van randen. Steeds een identieke bewerkingskwaliteit. In video: Ra van 0.3 µm teruggebracht naar Ra 0.06 µm.
Machine: OTEC SF
Toepassing: Hoogglans polijsten van stempels, ponsnippels, matrijzen
Kenmerk: Hoogglans polijsten van gereedschappen zoals matrijzen, stempels en nippels. Waarden van Ra 0.01 μm is haalbaar.
Machine: OTEC SF
Toepassing: Ontbramen, kanten verronden en polijsten van tandwielen
Kenmerk: De SF-techniek vervangt het traditioneel langdurig nafrezen op de CNC-machine, in een korte bewerking. De tandwielen worden gedefinieerd afgerond en de bewerking creëert een homogeen materiaaloppervlak. De lage Rpk waarde resulteert in minder weerstand van het tandwiel: efficiency winst.
RESULTATEN IN OTEC SF-MACHINES
Enkele cases van OTEC SF-toepassingen nader uitgewerkt.

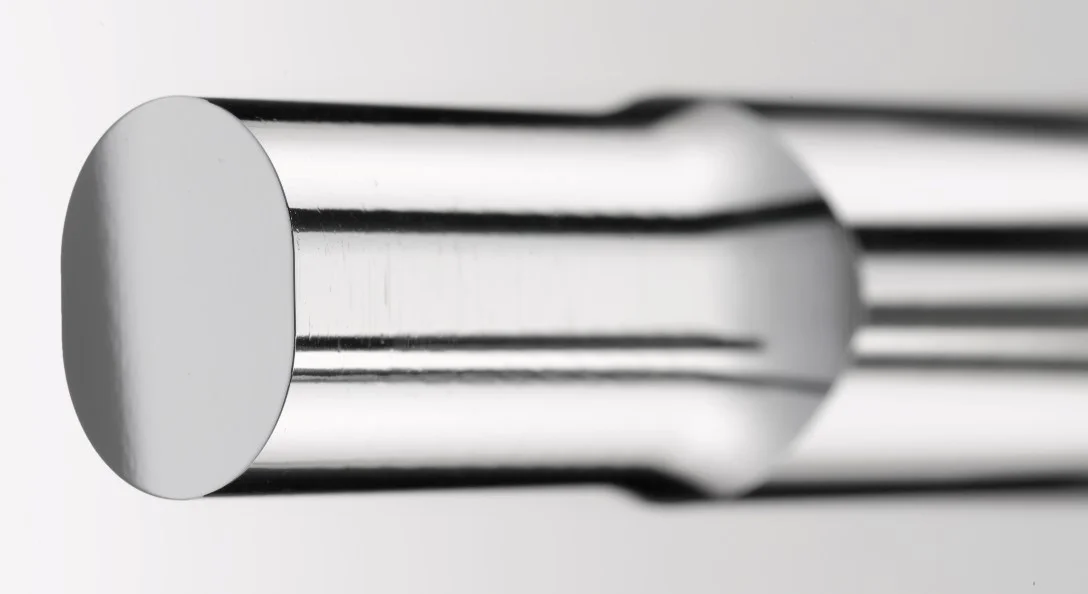

Stempels, nippels, matrijzen polijsten
Een glad oppervlak resulteert in minder frictie en hierdoor een langere levensduur van de gereedschappen.
schroefdraad tools ontbramen
Ontbramen en verronden van gereedschap t.b.v. het aanbrengen van inwendige schroefdraad.

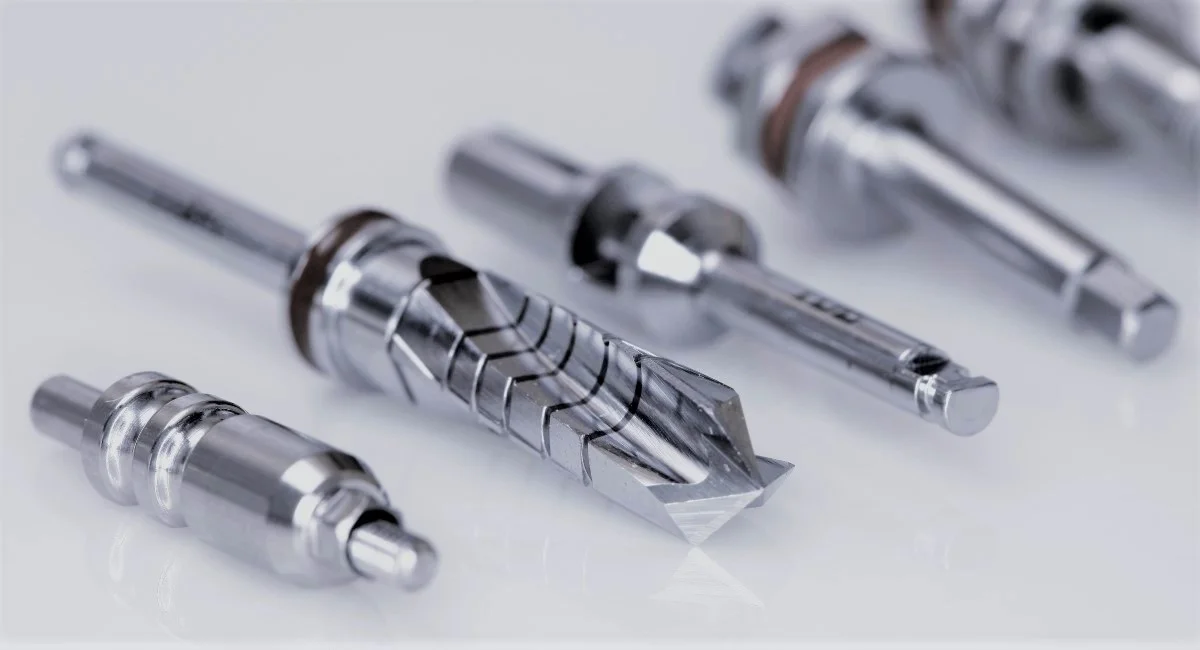

Dentale boortjes en medische gereedschappen
Scherpe maar toch braamvrije snijranden. Glad oppervlak voorkomt weefsel aan gereedschap.
Kort en stabiel finishingproces. Eenvoudig te automatiseren.
automotive onderdelen afbramen en polijsten
In de motorsport is een lage frictie/wrijving van onderdelen cruciaal t.b.v. slijtage, kracht overbrenging en verbruik.
De OTEC SF-techniek biedt uitkomst.
turbine- / compressorblad glad maken en verronden
Gecontroleerd finishen van turbinebladen en compressorbladen. Glad maken van het airfoil-oppervlak en afronden van de randen.
